Voici un tweeter Sony appartenant au modèle APM-700.


Il m’a été apporté non fonctionnel avec une résistance infinie à ses bornes.


Après démontage j’ai pu constater la panne : l’une des connexions entre la tresse et la bobine était interrompue.


La réparation à consisté à refaire cette connexion.

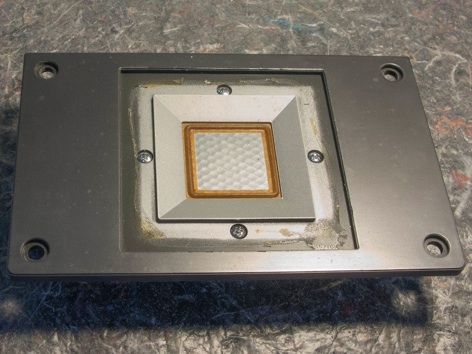

Démontage du déflecteur.

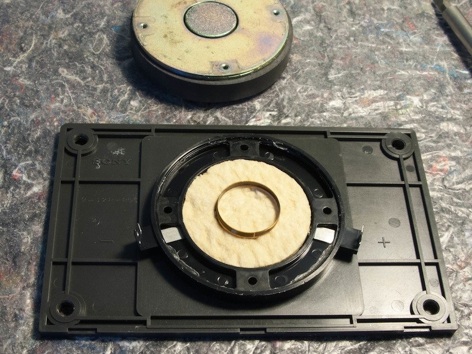

Démontage du moteur.

Décollage et nettoyage de la tresse et du fil de la bobine.

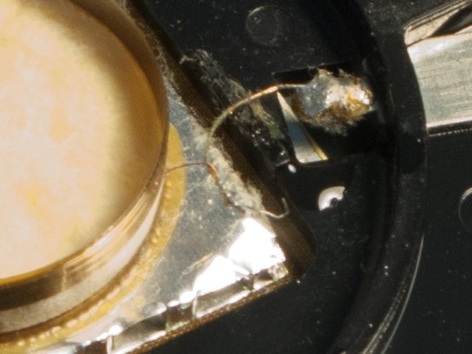

Remise en connexion + soudure.

Collage.

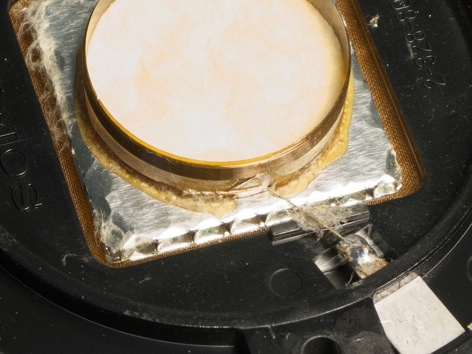

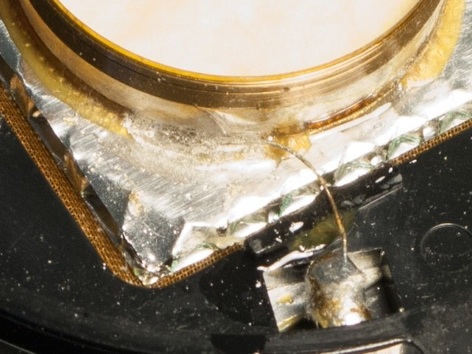

La connexion une fois terminé. Elle n’est pas symétrique à celle d’origine car j’ai du donner du mou au fil de la bobine pour la réparation. Cela n’aura aucune incidence sur le fonctionnement.

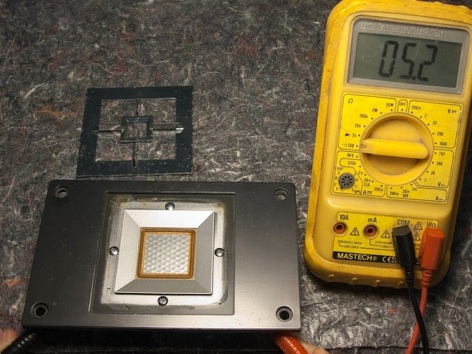

5,2 Ω contre 5,1 Ω pour l’autre tweeter encore d’origine. Parfait !

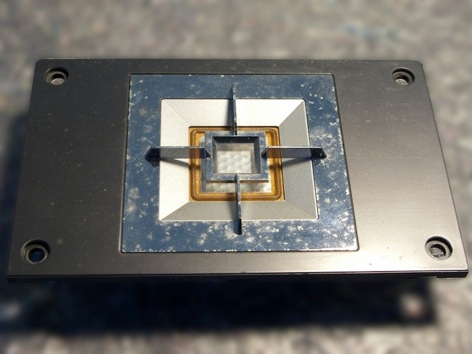

AVANT

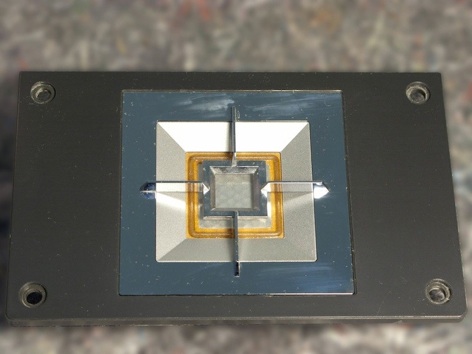

APRES

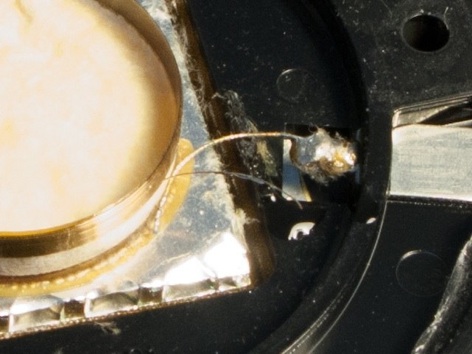

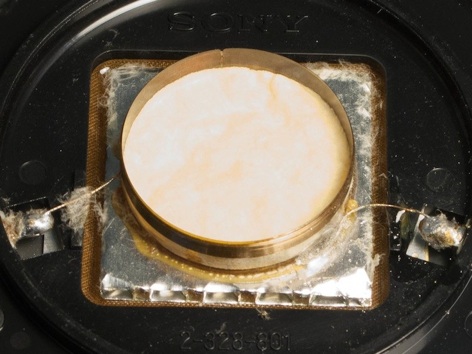

Voici la connexion défectueuse. Il est impossible de voir le défaut à l’oeil.

Un petit nettoyage au passage et nous voilà avant/après :

Réparation d’un tweeter de

Sony APM-700
